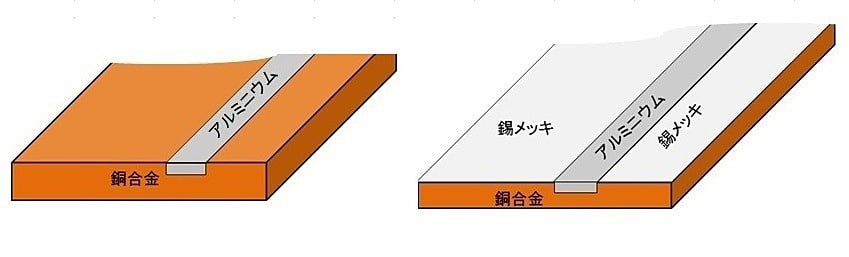

バッテリー端子向け CLAD METAL

貴金属及び金属クラッドメタル

Ⅰ特長

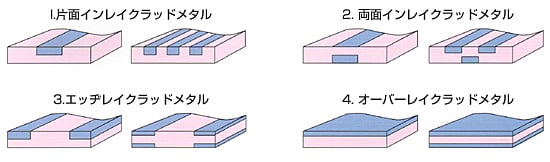

Ⅱクラッドの種類・形状

ⅢJLCクラッド材(PLATING& REROLLlNG)

金及び銀メッキを施してリロールした材料です。
特に接触子部品、摺動接点に最適です。
特長として
l. 熱処理を施している為、密着性が向上し悪環境の中でも耐触性は保てます。
2. 厳しいプレス加工及び曲げに耐える事が可能です。
3. 貴金属の厚さが薄い場合には最適なクラッド材です。

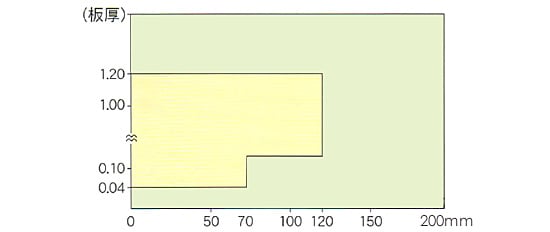

クラッド製造可能範囲

インレイ及びオーバレイクラッドメタル

IV-1製品の板厚許容差

厚さ(mm)	標準許容差	特別許容差
0.04～1.10未満	±0.005	±0.003
0.10～0.25未満	±0.008	±0.005
0.25～0.50未満	±0.015	±0.008
0.50～0.80未満	±0.030	±0.015
0.80～1.20	±0.045	±0.020

IV-2製品の板幅許容差

厚さ(mm)	標準許容差	特別許容差
0.50未満	±0.08	±0.05
0.05～1.20未満	±0.10	±0.08

IV-3インレイクラッド貴金属寸法

幅 : l.5mm以上
厚さ:ベースメタル板厚の40%以下

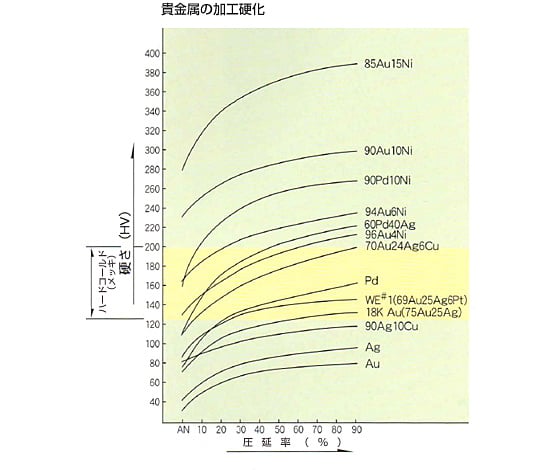

V クラッド用貴金属ガイド

呼称	公称組成（重量%）	ビッカーズ硬さHv （1kgf）		密度（g/cm3）	導電率（IACS%）
呼称	公称組成（重量%）	焼鈍状態	冷間加工状態	密度（g/cm3）	導電率（IACS%）
24KAu	99.99Au	20	-	19.32	75
18KAu	75Au,25Ag	51	-	15.96	16
Au-Ni	95Au,5Ni	120	-	18.3	12
PGS(WE#1)	69Au,25Ag,6Pt	78	110	15.92	10
バラジウム	99.9Pd	63	86	12.01	16
純銀	99.9Ag	42	84	10.50	104
70Ag 30Pd	-	84	-	10.8	12
60Ag 40Pd	-	102	-	11.0	8
50Ag 50Pd	-	106	-	11.3	5.5
90Ag 10Ni	-	65	-	10.3	91
90Ag 10Cu	-	62	-	10.3	86
95.5Ag+4Cu+0.5Ni	-	65	-	10.4	43
BAG-8	72Ag,28Cu	102	-	10.0	87
二相クラッド合金	60Ag40Pd+ 18KtAu	102	-	-	-
６元合金	1OAu 1OP t35Pd30AgCuZn	-	-	11.9	31.6

*上記以外の貴金属につきましても御相談に応じます。

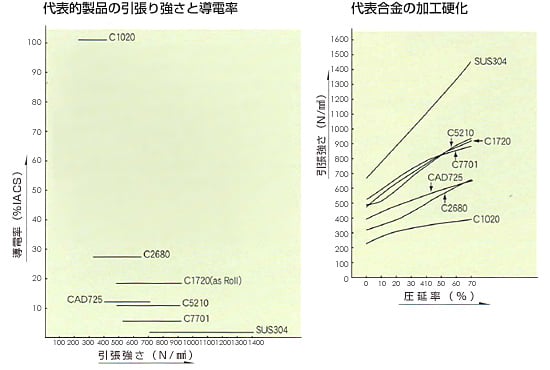

Ⅵクラッド用ベースメタルガイド

種類	記号	主成分	質別	機械的性質			物理的性質		特徴	用途例
種類	記号	主成分	質別	引張強さ	硬さ	伸び	密度	IACS	特徴	用途例
		％		N/mm2	HV	％	g/cm3	％
リン青銅	C5210	Sn7～9 Zn0.20以下 Pb0.05以下	1/2H	470～610	140～205	27以上	8.80	11	高強度バネ性	リレースイッチバネ・端子ダイヤフラム
			H	590～705	185～235	20以上	〃	〃
			EH	685～785	210～260	11以上	〃	〃
	C5191	Sn5.5～7.0 P0.03～0.35	1/2H	490～610	150～205	20以上	8.83	14
			H	590～685	180～230	8以上	〃	〃
			EH	635以上	200以上	5以上	〃	〃
	C5102	Sn4.5～5.5 P0.03～0.35	1/2H	470～570	130～190	15以上	8.86	18
			H	570～608	170～220	7以上	〃	〃
			EH	620以上	190以上	4以上	〃	〃
ベリリウム銅	C1720	Be1.80～2.00 Ni+Co0.20以上 Ni+Co+Fe0.6以下	1/4H	510～608	121～185	20～45	8.36	15～19
			1/2H	578～696	176～216	12～30	〃	〃
			H	686～833	216～287	2～18	〃	〃
			XHM	1057～1215	317～378	4～15	〃	17～28
洋白	C7521	Ni16.5～19.5 Cu61.0～67.0	1/2H	441～568	120以上	5以上	8.73	6
	C7521	Ni16.5～19.5 Cu61.0～67.0	H	539以上	140以上	3以上	〃	〃
	C7701	No16.5～19.5 Cu54.0～58.0	1/2H	539～657	150～210	6以上	8.70	5.6
			H	627～735	180～240	4以上	〃	〃
			EH	705～804	210～260	-	〃	〃
黄銅	C2600	Cu68.5～71.5 Pb0.03以下 Fe0.03以下 Zn30	1/4H	323～412	75～125	35以上	8.53	28	加工性低価格	端子・装飾品
	C2600		1/2H	353～441	85～145	28以上	〃	〃
	C2680		H	412～539	105～175	-	〃	〃
	C2680		EH	520以上	145以上	-	〃	〃
銅	C1020	Cu99.96以上	1/4H	216～275	55～75	25以上	8.94	97	高導電性高熱伝導性
			1/2H	245～314	75～90	15以上	〃	〃
			H	275以上	120以上	-	〃	96
ステンレス	SUS304	Ni8.00～10.50 Cr18.00～20.00 C0.08以下	1/2H	784以上	250以上	6以上	7.90	-	高耐食性加工性バネ性
			3/4H	931以上	310以上	3以上	〃	-
			H	1127以上	370以上	-	〃	-

クラッド形状及び化学成分(％)

鋼種記号	C	Cu	Fe	Mn	Ni	S	Si
Ni (NW2201)	≦0.02	≦0.2	≦0.4	≦0.3	≧99.0	≦0.010	≦0.3

※SUS301、SUS304部はそれぞれJIS規格と同様です

製品仕様

板厚(mm)	0.030～0.800
最大板幅(mm)	300
仕上げ	SUS301,SUS304に準ずる
Ni面	両面全面
Ni厚さ	表裏で各々総板厚の1～3%

物理的性質

鋼種記号	密度 (Mg/m3)	比熱 J/(kg・K)	電気抵抗 (μΩcm)	ヤング率 (N/mm2)	熱膨張係数 (10-6/K)	熱伝導率 (W/(m・K))
Ni/301/Ni	7.97	500	69.4	193,600	16.8	19.3
Ni/304/Ni	7.94	500	69.4	193,600	17.1	19.3

機械的性質

SUS301、SUS304に準ずる。

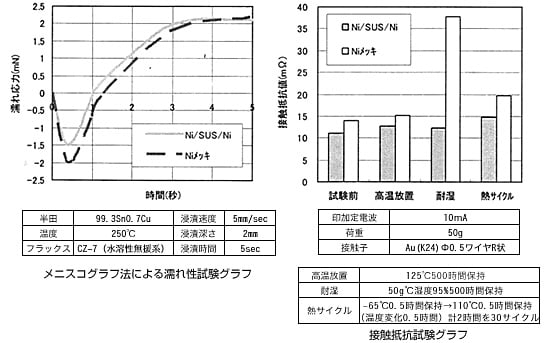

Niメッキとの比較(濡れ性・接触抵抗)

拡散結合状態

クラッドとメッキの比較

	クラッド材	メッキ材
1.材料の組合せ	○（自由度大）	△（制約多）
2.皮膜の接着強度	◎（金属間結合）	△（共有結合）
3.皮膜厚範囲	○（1μm≦）	×（1~10μm ）
4.皮膜の機械特性	硬さ調整可	硬さ調整困難
5.合金皮膜	◎（可能）	×（困難）
6.皮膜品質	○（緻密）	△（ピンホール有り）
7.価格	△（比較的高価）	○（比較的安価）
